系統概述

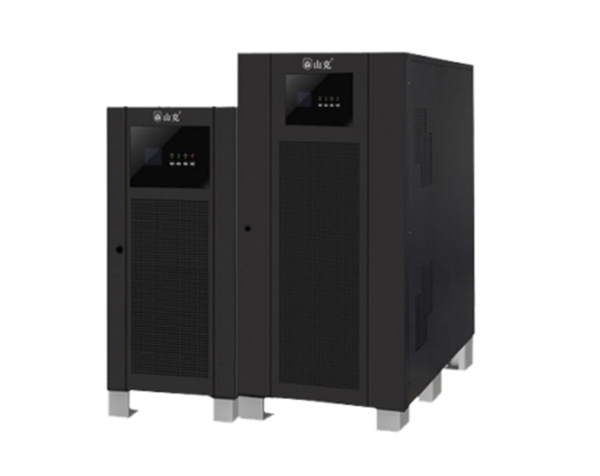

SKGH系列產品是一款DSP、全數字化控制技術下的雙轉換在線式三相工頻UPS系統，具有突出的高穩定性和高可靠性，工頻變壓器將市電的突波尖峰干擾和負載的沖擊進行了有效的抑制和隔離，同時能夠大大改善負載電流的諧波失真，使負載與UPS處于更佳 的配合狀態。SKGH系列產品具有強大的并聯冗余的特性， 具有很好的遠程監控和人機介面互動性，十分適合中 大型數據中心、精密設備、電信、醫療行業的使用。

用負載類別

該系列產品設計應用環境為中大型關鍵設備系統。如：中大型數據處理中心、關鍵醫療設備、制造業控制系統和電信設備等行業。數據中心、通信機房、網絡管理中心，金融中心、證券交易、結算中心，銀行數據中心，大型的劇院、體育場館，交通管制中心，公路，鐵路的隧道照明及監控中心，港口、碼頭的信息中心，半導體生產線，企業自動化生產線及其控制系統等。

性能指標高

1、 的可控硅整流智能控制技術，在接入諧波濾波器時，可實現輸入功率因數達0.95，輸入諧波電流小于 5%；

2、采用IGBT逆變控制技術，輸出功率因數PF=0.9,輸出電壓、電流性能更加優異。在線式三進三出雙變換結構，支持380/400/415V，50/60Hz電網體系；

3、較寬的輸入電壓380Vac（286-475Vac）和頻率范圍50/60 Hz±5%，電網適應能力強；

4、輸出功率因數高達0.9，比傳統UPS帶載能力強12.5%；

5、可適應各種發電機設備；

6、整機效率高達90%；在ECO運行模式下，其能量轉換效率高達98%，節能效果非常顯著；

7、很強的負載適應性和輸出過載及短路能力，峰值電流保護技術，使過載能力：110-125%的負載可正常運行10分鐘，125-150%的負載可正 常運行1分鐘；

8、電池智能化管理系統設計，具有恒充、浮充和均充，以及溫度補償功能；靈活的電池配置, 可在操作面板上設置每組蓄電池節數32/31/30 /29/28節。

9、智能故障診斷，豐富的故障記錄，大容量的故障存儲空間；

10、友好的人機界面，彩色觸摸屏與鍵盤結合使用，操作便捷。安全、穩定、易維護

11、采用 *新的數字信號控制器（DSP），實現UPS電源系統的100%數字化控制和運行，結合多重單片微處理器進行系統冗余控制；

12、采用雙市電輸入或單市電輸入，使用戶的電力供應得到更安全的保障；

13、缺相、錯相診斷、提示告警；

14、允許100%三相不平衡負載；

15、采用正面維護設計；MTBF高達30萬小時的平均無故障時間和較低的平均故障檢修時間；

16、系統設計中90%以上元器件采用國際品牌，設備出廠前經過了24小時老化和相關驗證測試，保證系統的高可靠性

市電輸入

電池參數

逆變輸出

靜態旁路

省電模式（默認關閉）

環境參數

結構參數
